DAPNET Overview

Das DAPNET ist ein von Funkamateuren betriebenes Funkmeldesystem. Es besteht aus einem dezentralen Verbund von Servern und daran angeschlossenen Sendern. Das Netz wird von freiwilligen Funkamateuren aufgebaut und betrieben. Anwendungen sind persönliche Funkrufe, allgemeine Amateurfunk-Nachrichten in verschiedenen Kategorien, Warnungen vor Unwetterlagen und zivilen Katastrophenfällen. Es gibt eine Vielzahl an kommerziell erwerbbaren Meldern zu erschwinglichen Preisen. Diese haben sowohl einen akustischen als auch einen Vibrationsalarm. Im März 2018 sind bereits über 90 Sender dauerhaft im Einsatz. Das Abdeckungsgebiet umfasst Teile von Deutschland, den Niederlanden, Belgien und der Schweiz. Eine Vielzahl der Sender ist aber das digitale Richtfunknetzwerk HAMNET an die Server angebunden. Dadurch und durch das redundante Systemkonzept sind die meisten Sender auch im Falle einer Katastrophenlage wie einem flächendeckenden Stromausfall weiterhin in der Lage, Funkrufe zu versenden. Als Sender können entweder kommerzielle Geräte modifiziert werden oder mit einfachen Mitteln neue Anlagen aufgebaut werden. Im einfachsten Fall ist dazu nur ein Funkgerät und ein Raspberry Pi notwendig. Der Abdeckungsbereich eines Senders umfasst ca. 20 km, je nach Gelände und Senderhöhe. Zum Absenden von Funkrufen gibt es eine moderne mehrsprachige Webseite sowie eine App für Android.

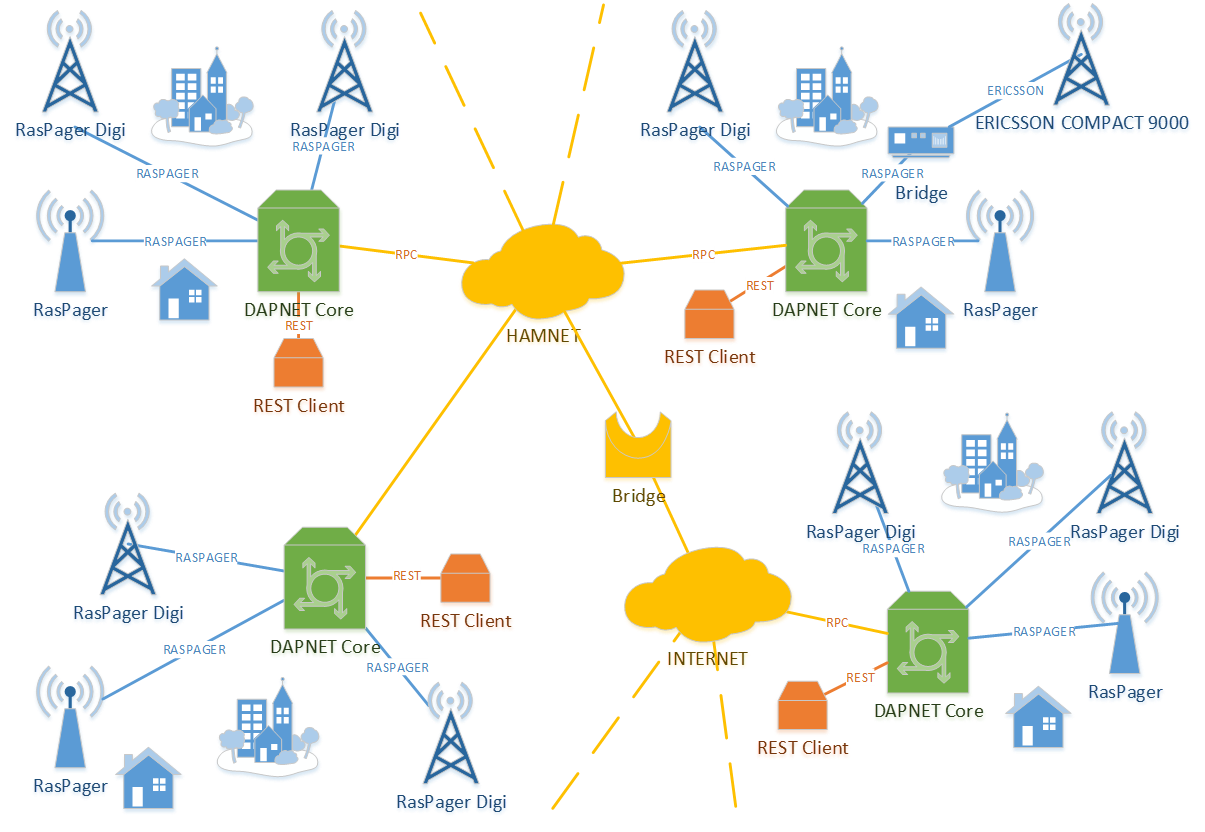

DAPNET Core - Übersicht der Software-Architektur und Netzstruktur

Wie auch im alten Funkrufmaster ist die Software so geschrieben, dass ein Verbundnetz von Knoten (hier Cores genannt) aufgebaut wird. An diese Cores sind die Sender angebunden. Die Cores sind über eine Cluster-Verbindung miteinander vernetzt und synchronisieren ihre Daten automatisch. Fällt ein Teils des Clusters aus dem Verbund, so können weiterhin an die lokalen Sender Rufe übermittelt werden, aber es können keine Änderungen an Konfigurationen durchgeführt werden. Nach einer Wiederherstellung der Verbindung zum Cluster wird der Datenbestand automatisch aktualisiert.

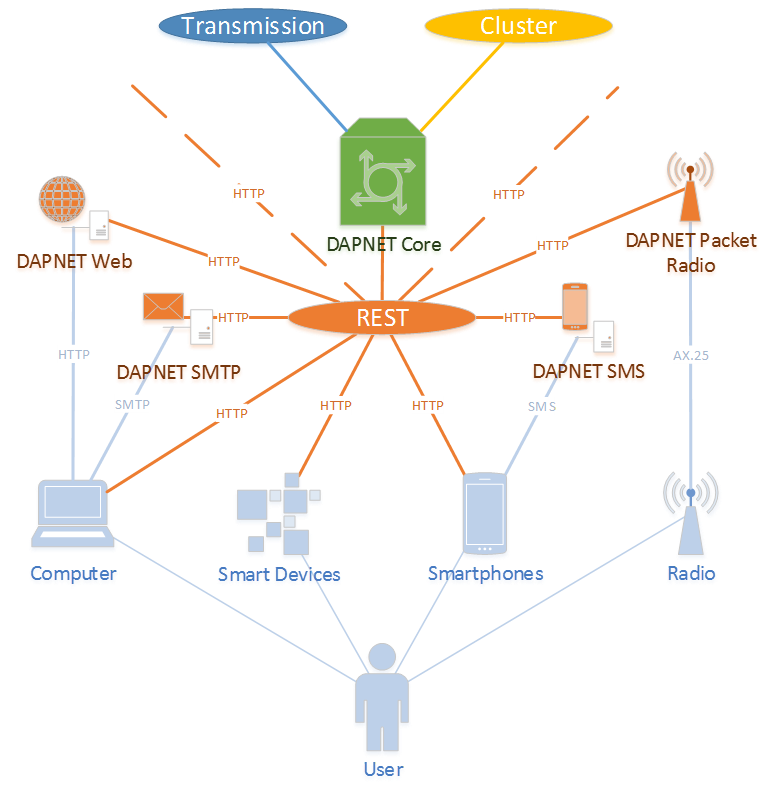

Schnittstelle zum Core-Cluster über REST-API

Zur Kommunikation mit der Weboberfläche und mit anderen Anwendungen zur Dateneinspeisung ist eine REST-API implementiert.

DAPNET Web - Grafische Weboberfläche zur Bedienung

Zur Benutzerinteraktion und zum Konfigurieren wurde eine Web-Oberfläche geschrieben. Diese erlaubt es, alle Funktionen bequem über einen Browser zu steuern. Diese sind unter anderem:

  • Benutzer-Authetifizierung
  • Benutzer-Verwaltung
  • Sender-Verwaltung
  • Absenden von Rufen
  • Inhaltserstellung für die Rubriken
  • Kartendarstellung der Sender und DAPNET Cores
  • Abdeckungsdarstellung der Sender

Erreichbarkeit der Benutzeroberfläche

Die Benutzeroberfläche kann erreicht werden

Transmitter Hard- and Software

There is a general and universal software called Unipager available.

IP parameters to connect transmitters to the DAPNET

Type Hostname IP Port
Internet dapnet.afu.rwth-aachen.de 137.226.79.100 43434
HAMNET dapnet.db0sda.ampr.org 44.225.164.27 43434
